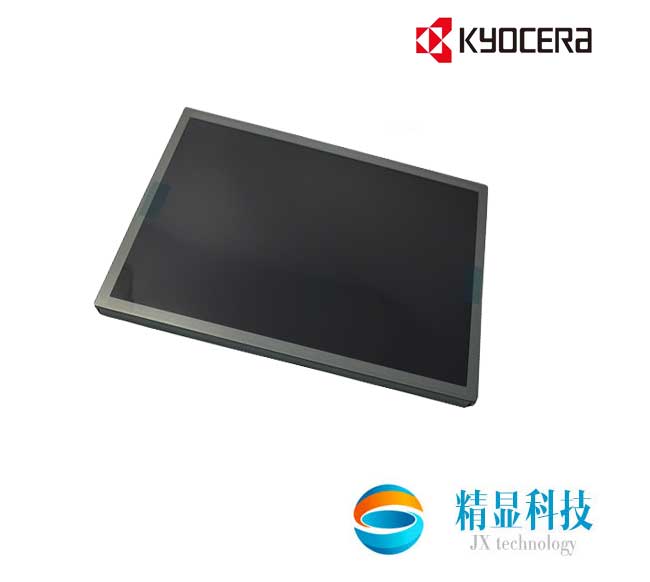

京瓷TCG104SVLPAANN-AN20-SA工業屏 10.4寸霧面屏尺寸規格
- 品牌：京瓷 (Kyocera)
- 尺寸：10.4寸
- 型號：TCG104SVLPAANN-AN20-SA
- 分辨率：800(RGB)×600 SVGA 96PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
TCG104XGLPAPFA-AA30是一款京瓷 (Kyocera) 推出的采用a-Si TFT-LCD技術的10.4英寸液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，4線電阻觸摸屏。關于它的具體參數信息，見如下表格。
| 京瓷TCG104SVLPAANN-AN20-SA工業屏 10.4寸霧面LED背光屏 應用詳情 | |||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG104SVLPAANN-AN20-SA | |||
| 面板尺寸 | 10.4英寸 | 面板應用 | 工業 | ||||
| 面板類型 |
液晶模組 a-Si TFT-LCD |
其它名稱 | - | ||||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | |||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | ||||
| 典型特征 | 白光LED背光、壽命大于5萬小時、含LED驅動器、6/8位灰階可選、表面霧面 | ||||||
| 京瓷TCG104SVLPAANN-AN20-SA工業屏 10.4寸霧面LED背光屏 結構詳情 | |||||||
| 像素特征 | 像素數量 | 800(RGB)×600, SVGA | 點間距 | 0.088×0.264 (H×V) | |||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.264×0.264 (H×V) [96PPI] | ||||
| 結構尺寸 | 顯示區域 | 211.2(H) × 158.4(V) | 開口區域 | 215.4(H) × 162.2(V) | |||
| 外觀尺寸 | 240.7(H) × 180.2(V) | 外觀厚度 | 9.0±0.5 | ||||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |||
| 寬高比 | 4:3 | 外觀樣式 | - | ||||
| 安裝孔位 | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel | ||||||
| 其它特征 | 重量 | 460g | 表面處理 | 霧面 | |||
| 京瓷TCG104SVLPAANN-AN20-SA工業屏 10.4寸霧面LED背光屏 光學詳情 | |||||||
| 基本信息 | 面板亮度 | 450 cd/m² (Typ.) | 對比度 | 900:1 (Typ.) (透射) | |||
| 可視角度 | 80/80/80/60 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | ||||
| 最佳角度 | 6 o'clock | 響應時間 | 8/22 (Typ.)(Tr/Td) | ||||
| 色彩性能 |
白色色度
|
X:0.300; Y:0.315 | 支持顏色 | 262K/16.2M (6-bit / 6-bit + FRC) | |||
| 色溫 | 7435K | 亮度均勻性 | 1.43 (Max.)(5 points) | ||||
| 1931色域 | NTSC比值 | 51% | sRGB覆蓋率 | 72% | |||
| Adobe RGB覆蓋率 | 53% |
DCI-P3覆蓋率
|
53% | ||||
| Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 京瓷TCG104SVLPAANN-AN20-SA工業屏 10.4寸霧面LED背光屏 電子詳情 | |||||||
| 工作頻率 | 60Hz | ||||||
| 翻轉掃描 | NO | ||||||
| 京瓷TCG104SVLPAANN-AN20-SA工業屏 10.4寸霧面LED背光屏 發光詳情 | |||||||
| 背光特征 | 燈管類型 | WLED | 位置 | 側入式光源 | |||
| 燈管壽命 | 50K (Typ.) 小時 | 數量 | - | ||||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 含LED驅動器 | |||
| 驅動電氣 | 電壓輸入 | 12.0V (Typ.) | 輸入電流 | 290/450mA (Typ./Max.) | |||
| 京瓷TCG104SVLPAANN-AN20-SA工業屏 10.4寸霧面LED背光屏 信號詳情 | |||||||
| 信號接口 | LVDS (1 ch, 6/8-bit) | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 270/330mA (Typ./Max.) | |||
| 接口特征 | 類型 | 端子 |
位置
|
- | |||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | 腳定義 | |
| 航空電子 | FI-X30SSLA-HF | 1.0 mm | 30 pins | 1 pcs | - | ||
以上就是關于TCG104SVLPAANN-AN20-SA液晶屏的具體參數特征，如果開發新產品想采用TCG104SVLPAANN-AN20-SA液晶模組，可以找杭州精顯科技有限的官方工作人員，我們會為您提供更詳細的報價信息。
