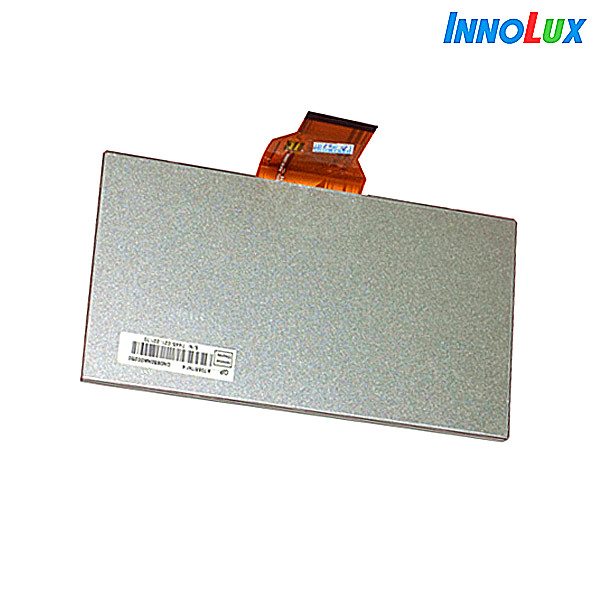

AT070TN92 群創工業液晶屏7寸寬溫工控屏
- 品牌：群創
- 尺寸：7.0寸
- 型號：AT070TN92
- 分辨率：800（RGB)*480（WVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
| 面板品牌 | 群創（INNOLUX） |
| 面板型號 | AT070TN92 |
| 工作溫度 | -20~70°C |
| 存儲溫度 | -30~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 量產中 |
二：群創7寸工業液晶屏AT070TN92結構特征
| 液晶屏尺寸 | 7英寸 |
| 點分辨率 | 800（RGB)*480（WVGA） |
| 像素密度 | 134PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 16:9(寬:高） |
| 點間距 | 0.0642*0.1790mm（橫*豎） |
| 像素間距 | 0.1926*0.1790mm（橫*豎） |
| 面板重量 | 150g（Typ.） |
| 表面處理 | 霧面 |
| 顯示區域 | 154.08×85.92mm (橫*豎) |
| 可視區域 | 156.7×89.1 mm (橫*豎) |
| 外觀尺寸 | 164.9×100.0mm (橫*豎) |
| 外觀尺寸 | 5.7±0.3 mm (厚度) |
| 觸摸屏 | 無 |
三：群創7寸工業液晶屏AT070TN92光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 250cd/m2 (Typ.)(此屏背光亮度可增加到1000nits以上) |
| 對比度 | 500:1 (Typ.) (透射) |
| 顯示顏色 | 262K /16.7M(6-bit / 6-bit+ Dithering ) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 10/15(Typ.)(Tr/Td) (ms) |
| 可視角度 | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘正視 |
| 白色色度 | X:0.310;Y:0.330 |
| 白場變動 | 1.33/1.43(Typ./Max.)(9points) |
四、群創7寸工業液晶屏AT070TN92發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 3S9P |
| 燈管形狀 | 陣列 |
| 光源壽命 | 20K(Min..)(小時) |
| 單燈電壓 | 9.9±0.6V |
| 單燈電流 | 170/180/200mA (Min./Typ./Max.) |
| 燈管總功率 | 1.674W (Typ.) |
| 接口類型 | 包含在屏信號接口中 |
| 背光電路 | 無 |
五、群創7寸工業液晶屏AT070TN92信號接口
| 信號大類 | Parallel RGB |
| 信號小類 | Parallel RGB (1 ch, 6/8-bit) |
| 面板電壓 | 3.3/10.4/16/-7V(Typ.)(VCC/AVDD/VGH/VGL) |
| 面板電流 | 4/20/0.2/0.2mA(Typ.)(ICC/IAVDD/IGH/IGL) |
| 面板功率 | 226mW (Typ.) |
| 信號電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口類型 | FPC |
| 接口腳距 | 0.5mm |
| 接口數量 | 2 pcs |
| 接口腳數 | 50 pins |
