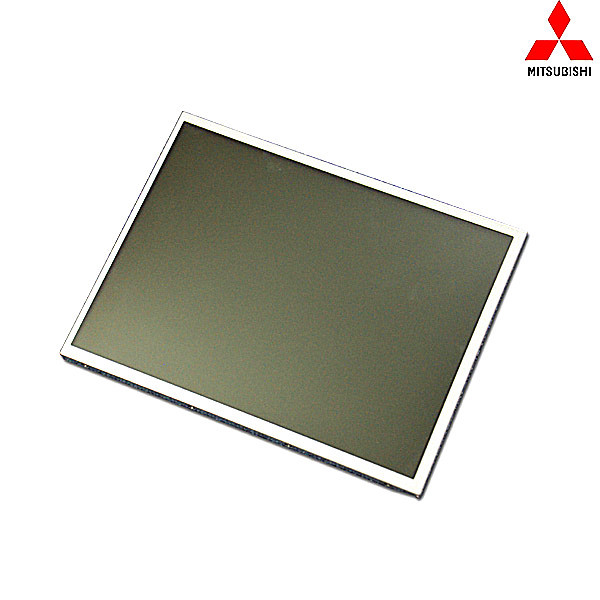

（已停產）AA104SH12-10.4寸超高亮度寬溫液晶屏 - AA104SH12背光壽
- 品牌：三菱
- 尺寸：10.4寸
- 型號：AA104SH12
- 分辨率：800（RGB)*600（SVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：10.4寸工業液晶屏AA104SH12基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AA104SH12 |
| 型號別名 | T-55563D104J-LW-A-ABN |
| 工作溫度 | -30~80°C |
| 存儲溫度 | -30~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已停產（兼容替代型號可以咨詢?cè)诰€客服） |
二：10.4寸工業液晶屏AA104SH12結構特征
| 液晶屏尺寸 | 10.4英寸 |
| 點分辨率 | 800（RGB)*600（SVGA） |
| 像素密度 | 96PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3(寬:高） |
| 點間距 | 0.088*0.264mm（橫*豎） |
| 像素間距 | 0.264*0.264mm（橫*豎） |
| 面板重量 | 520g（Typ.） |
| 表面處理 | 霧面，Hard coating（3H） |
| 顯示區域 | 211.2×158.4mm (橫*豎) |
| 可視區域 | 215.4×161.8 mm (橫*豎) |
| 外觀尺寸 | 230.0×180.2mm (橫*豎) |
| 外觀尺寸 | 10.5（Typ.） mm (厚度) |
| 觸摸屏 | 無 |
三：10.4寸工業液晶屏AA104SH12光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 1200cd/m2 (Typ.) |
| 對比度 | 700:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 顯示色域 | 40% NTSC (CIE1931) |
| 響應時間 | 4/12(Typ.)(Tr/Td) (ms) |
| 可視角度 | 80/80/65/65 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.30（Max.）（5 points） |
| 陽光下可讀 | Sunlight Readable |
四、10.4寸工業液晶屏AA104SH12發光系統
| 燈管位置 | 側入式光源（頂部） |
| 光源類型 | WLED |
| 燈管數量 | 4 strings |
| 燈管形狀 | 4 串 |
| 光源壽命 | 100K(Min.)（小時） |
| 單燈電壓 | 27/35.4V (Typ./Max.) |
| 單燈電流 | 70/80mA (Typ./Max.) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、10.4寸工業液晶屏AA104SH12信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS(1 ch, 6/8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 315/500mA(Typ./Max.) |
| 接口類型 | 端子 |
| 接口腳距 | 1.25mm |
| 接口數量 | 1 pcs |
| 接口腳數 |
20 pins |
